　　2CY全不銹鋼齒輪泵適用范圍：

　　2CY全不銹鋼齒輪泵適用于輸送不含顆粒纖維，無腐蝕性，溫度不高于200℃，粘度不大于1500CST的重油、柴油、機械油，以及性質類似的其它液體，可作為傳輸，增壓，燃油噴射，液壓以及潤滑泵，不銹鋼齒輪泵適于輸送不含固體腐蝕介質。

　　2CY全不銹鋼齒輪泵用途：

　　在輸油系統中可用作傳輸，增壓泵。

　　在燃油系統中可用作輸送，加壓，噴射的燃油泵。

　　在液壓系統中可用作提供液壓動力的液壓泵。

　　在一切工業領域中，均可作潤滑油泵用。

　　2CY全不銹鋼齒輪泵結構 點：

　　2CY系列齒輪油泵是有泵體、泵蓋、齒輪、軸承套以及軸端密封等零部件組成。齒輪均經氮化處理，有較高的硬度和耐磨性，與軸一同安裝在軸套內。泵內所有運轉部件均利用其輸送的介質潤滑。

　　泵內四個軸承套在泵體內安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，容積率高。

　　本系列齒輪油泵結構簡單緊湊，使用維護方便，適應性強，效率高。

　　2CY全不銹鋼齒輪泵性能參數：

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	汽 蝕余量 )r m	效率 η	電動機
	m3/h	L/min					功率KW	型號
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L2-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	7.5	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	15	Y160L-4

　　2CY全不銹鋼齒輪泵安裝尺寸與性能曲線圖：

　　2CY型高溫齒輪泵外形及安裝尺寸

　　各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。

　　各型齒輪泵性能參數中給出的排出壓力是給出的大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。

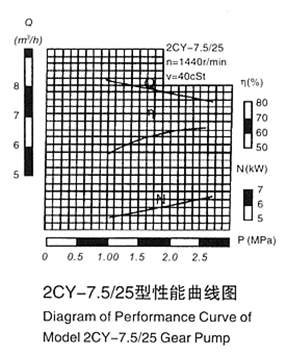

　　性能曲線圖：

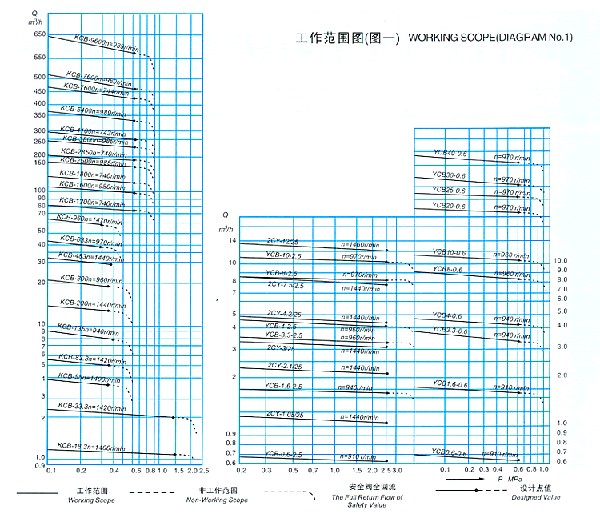

　　工作范圍圖：

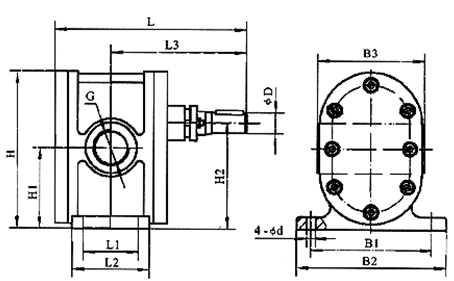

　　2CY型泵外型、安裝尺寸：



型號	L	L1	L2	L3	B1	B2	B3	H	H1	H2	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G11/4"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G11/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2"	32	14

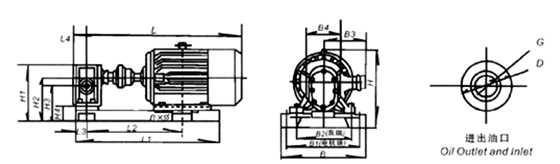

 　　2CY-1.08～2CY-12/12.5外型、安裝尺寸重量：

型號	L	L1	L2	L3	L4	H	H1	H2	H3	H4	B	B1	B2	B3	B4	G	D	n×φ	重量 Weight(kg)
2CY-1.08/2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G3/4"	φ36	4×φ18	56
2CY-2.1/2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
2CY-3/2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
2CY-4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G11/4"	φ70	4×φ18	121
2CY-7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G11/2"	φ70	4×φ18	136
2CY-12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173
