187130993692CY型系列齒輪泵適用于輸送不含顆粒纖維,無腐蝕性,溫度不高于200℃,粘度不大于1500CST的重油、柴油、機械油,以及性質類似的其它液體,可作為傳輸,增壓,燃油噴射,液壓以及潤滑泵,不銹鋼齒輪泵適于輸送不含固體腐蝕介質.
18713099369
2CY型系列齒輪泵適用范圍:
2CY型系列齒輪泵適用于輸送不含顆粒纖維,無腐蝕性,溫度不高于200℃,粘度不大于1500CST的重油、柴油、機械油,以及性質類似的其它液體,可作為傳輸,增壓,燃油噴射,液壓以及潤滑泵,不銹鋼齒輪泵適于輸送不含固體腐蝕介質。
2CY型系列齒輪泵用途:
在輸油系統中可用作傳輸,增壓泵。
在燃油系統中可用作輸送,加壓,噴射的燃油泵。
在液壓系統中可用作提供液壓動力的液壓泵。
在一切工業領域中,均可作潤滑油泵用。
2CY型系列齒輪泵結構 點:
2CY系列齒輪油泵是有泵體、泵蓋、齒輪、軸承套以及軸端密封等零部件組成。齒輪均經氮化處理,有較高的硬度和耐磨性,與軸一同安裝在軸套內。泵內所有運轉部件均利用其輸送的介質潤滑。
泵內四個軸承套在泵體內安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,容積率高。
本系列齒輪油泵結構簡單緊湊,使用維護方便,適應性強,效率高。
2CY型系列齒輪泵性能參數:
型號 |
流量 Q |
轉速 n r/min |
排出壓力 p Mpa |
汽 蝕余量 )r m |
效率 η |
電動機 | ||
m3/h | L/min | 功率KW |
型號 | |||||
2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
2CY型系列齒輪泵安裝尺寸與性能曲線圖:

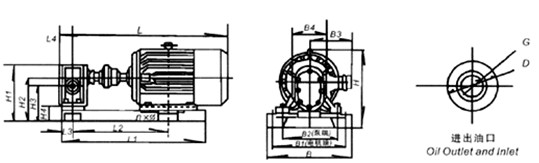

2CY型高溫齒輪泵外形及安裝尺寸
各型齒輪泵的性能參數,是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5~8×10-5m2/s(10~80cSt)范圍內,超出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的大的工作壓力值,在此范圍內泵均能正常工作,其工作范圍見圖一。

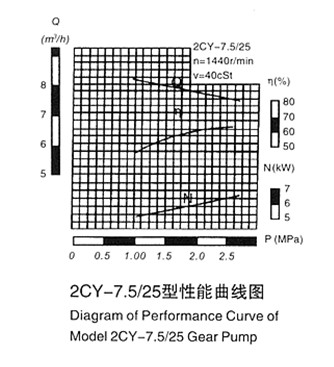

性能曲線圖:

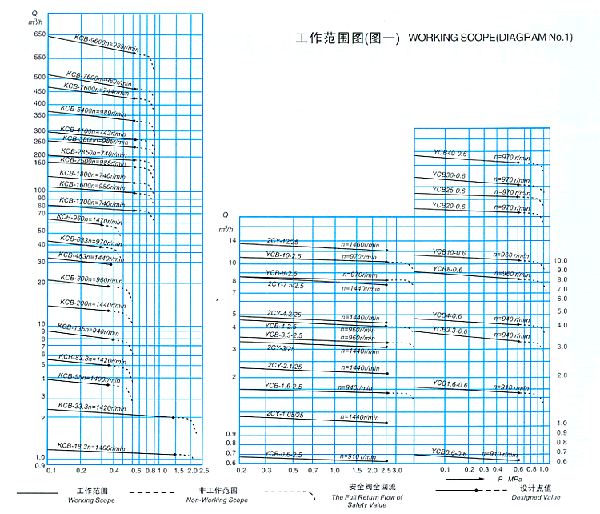

工作范圍圖:

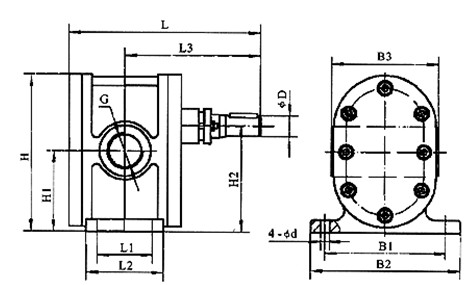

2CY型泵外型、安裝尺寸:
型號 |
L
|
L1
|
L2
|
L3
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
G
|
φD
|
4-φd
|
2CY-1.08/2.5
|
193.5
|
45
|
75
|
138.5
|
114
|
138
|
95
|
132
|
67.5
|
87
|
G3/4"
|
18
|
10
|
2CY-2.1/2.5
|
198.5
|
48
|
78
|
142.5
|
124
|
154
|
110
|
164.5
|
86
|
112
|
G1"
|
18
|
10
|
2CY-3/2.5
|
198.5
|
48
|
78
|
142.5
|
124
|
154
|
110
|
164.5
|
86
|
112
|
G1"
|
18
|
10
|
2CY-4.2/2.5
|
220
|
58
|
88
|
155
|
160
|
190
|
140
|
205
|
107.5
|
140
|
G11/4"
|
28
|
12
|
2CY-7.5/2.5
|
239
|
65
|
98
|
164.5
|
160
|
190
|
140
|
205
|
107.5
|
140
|
G11/2"
|
28
|
12
|
2CY-12/2.5
|
360
|
106
|
136
|
257
|
190
|
220
|
210
|
256
|
136
|
178
|
G2"
|
32
|
14
|
型號
|
L
|
L1
|
L2
|
L3 |
L4
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1 | B2 | B3 | B4 |
G
|
D
|
n×φ
|
重量 |
2CY-1.08/2.5
|
582
|
486
|
339
|
47.5
|
55
|
290
|
190
|
145
|
125.5
|
58
|
293
|
257
|
190
|
180
|
95
|
G3/4"
|
φ36
|
4×φ18
|
56
|
2CY-2.1/2.5
|
586
|
493
|
344
|
49
|
56
|
302
|
210
|
157
|
131
|
45
|
293
|
257
|
206
|
180
|
110
|
G1"
|
φ50
|
4×φ18
|
63.5
|
2CY-3/2.5
|
605
|
499
|
349
|
49
|
56
|
310
|
210
|
157
|
131
|
45
|
333
|
297
|
206
|
190
|
110
|
G1"
|
φ50
|
4×φ18
|
77.5
|
2CY-4.2/2.5
|
720
|
585
|
420
|
54
|
65
|
373
|
255
|
190
|
157.5
|
50
|
368
|
332
|
242
|
210
|
140
|
G11/4"
|
φ70
|
4×φ18
|
121
|
2CY-7.5/2.5
|
780
|
637
|
448
|
60
|
75
|
378
|
260
|
195
|
162.5
|
55
|
368
|
332
|
242
|
210
|
140
|
G11/2"
|
φ70
|
4×φ18
|
136
|
2CY-12/2.5
|
1020
|
862
|
616
|
78
|
103
|
468
|
321
|
243
|
201
|
65
|
416
|
380
|
272
|
255
|
210
|
G2"
|
φ95
|
4×φ18
|
173
|
